- 产品介绍
测试仪器：IT-E255A/M 快充控制盒
艾德克斯 IT-E255A/M 快充控制盒提供QC2.0，QC3.0，QC4.0，PE+，PE2.0+, USB PD2.0，USB PD3.0/USB PPS 七种充电协议信号的自动及手动控制，可模拟手机、平板、笔记本电脑等的快充控制信号，适用于具有各类快充技术的智能手机（平板电脑）AC/DC适配器、移动电源、车充、墙充的测试。
测试对象
♦ 具有各类快充技术的智能手机（平板电脑）AC/DC适配器
♦ 移动电源
♦ 车充
♦ 墙充
手动快充测试盒IT-E255M
IT-E255M为手动测试版，具有大屏幕液晶显示屏，支持与IT8500+、IT8800、IT8700等直流电子负载的直连，模拟充电器负载的拉载测试。与待测物连接提供Type-C和micro-USB两种接口。

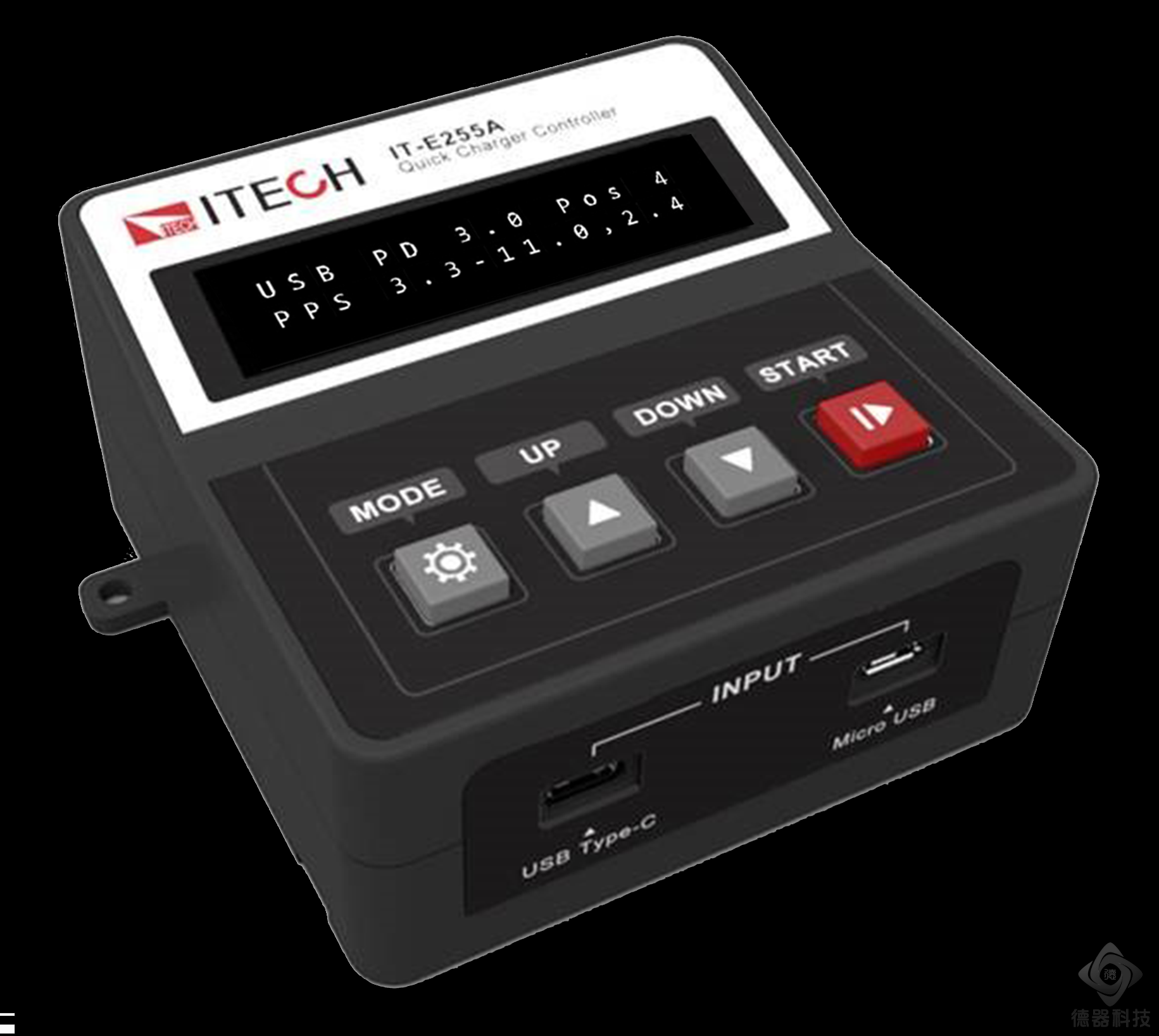

自动快充测试控制盒IT-E255A

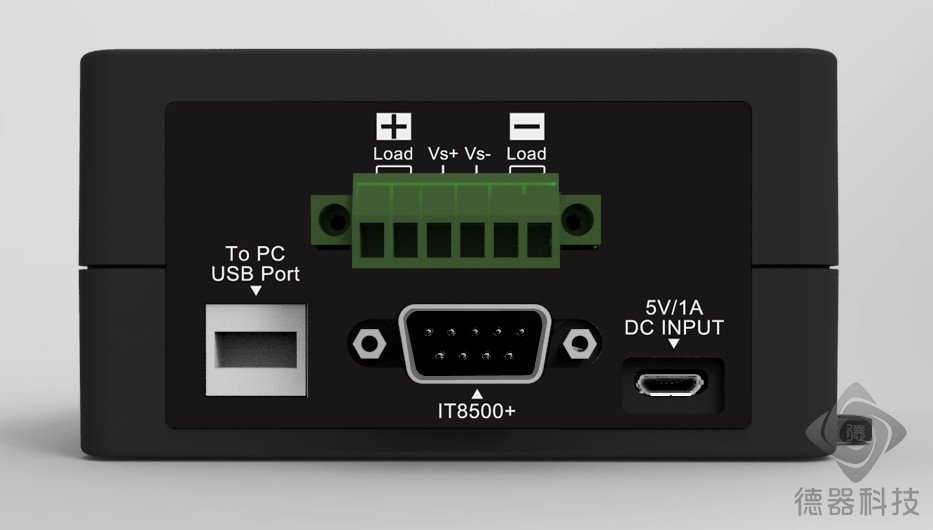

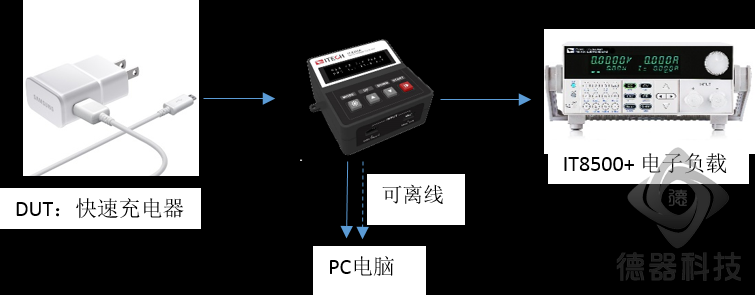

IT-E255A为自动测试版，同样具有大屏幕液晶显示屏，可通过TTL接口连接IT8500+直流电子负载进行自动测试，同时USB type B连接电脑可在线、可离线进行测试。
IT-E255A自动测试
IT-E255A 是无需手动操作，可支持自动测试的快充盒。支持和PC 电脑通讯，并可通过PC 电脑操作快充盒的所有功能和所连接的电子负载的部分功能。包括LIST编程，OCP、OPP测试，自动判定等。
如需PC电脑脱机情况，仍然可通过将上位机软件中的程序下载到快充测试盒，即可便捷的进行快充盒面板操作和自动测试。
1、通讯测试，USB插上计算机后，打开系统内的设备管理器，应当看到添加了USB Test and Measurement Device(IVI)及USB序列装置，或使用专用软件USB Charger Software，确认通信成功。
2、软件可选择通过虚拟串口RS232或USB口连接。

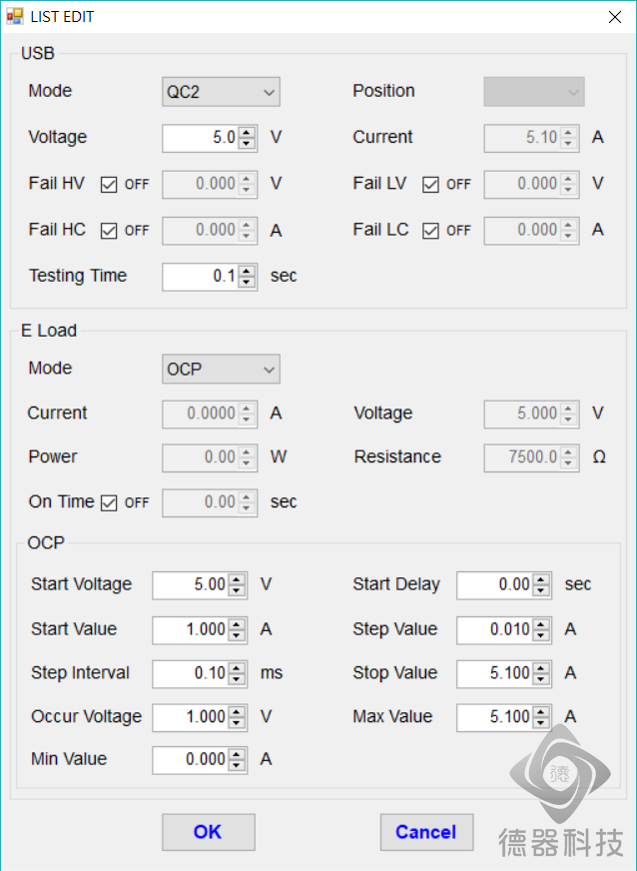

3、可选择“list mode”进入list多步自动操作带载及判断，每一步皆可进行充电器的OCP、OPP测试
4、如果需要与PC电脑脱机使用，可以选择write，将上位机软件中的程序下载到快充测试盒，即可简易地进行快充盒面板操作和自动测试。
。

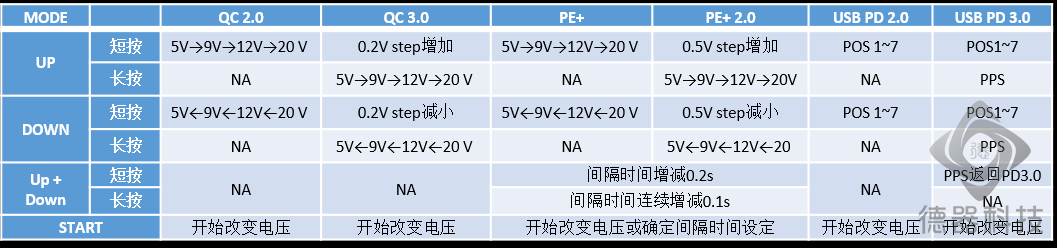

IT-E255A/M 手动面板操作
*1 PE 测试中改电压前要卸除电子负载后才可按下Start，按下Start后要在设定时间内打开负载
*2 PPS为USB PD3.0功能，可设定电压、电流值，具体操作需查看用户手册。
