ITECH 高速高性能光伏/太阳能仿真电源

艾德克斯最新推出的高速高性能光伏/太阳能仿真电源,采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能

咨询热线:400-9019-505   023-47866656
产品介绍

艾德克斯最新推出的高速高性能光伏/太阳能仿真电源,采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能电池矩阵仿真软件,可以精确地仿真太阳电池矩阵的I-V曲线,电压最高可达1000V,功率可扩展至100KW。具有测量精准、稳定性高、响应速度快等特性,内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS模型,可以编辑任何屏蔽的I-V曲线实现动态云遮效果,也可以编辑多达4096个点的矩阵,或者存储100条不同光照、温度下的I-V曲线于内存,以此来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。能够实现24小时真实环境参数下的太阳能电池板输出模拟,可以作为太阳能模拟器为微电网、分布式光伏等电源系统的系统仿真及核心设备检测提供支持。

产品特点



♦ 自动宽范围输出,电压可达1000V

♦ 功率可达100KW

♦ 太阳能电池矩阵仿真I-V功能(内建I-V曲线数学公式)

♦ 仿真多种太阳能电池(单晶硅电池、多晶硅电池、薄膜电池)的输出特性(Fill Factor)

♦ 仿真不同温度及光照下的I-V曲线

♦ 仿真太阳能面板在屏蔽(云遮)下的I-V曲线

♦ 测试Static&Dynamic  MPPT效能

♦ 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规测试程序,并生成报表

♦ 图形化的软件操作界面,实时测试并显示光伏逆变器的MPPT状态

♦ 可通过Vm、Pm、FF、材料、法规等参数点自动编程控制100条I-V曲线

♦ 具有100条*128点曲线和4096点精确的编程控制

♦ 支持各种模式边沿独立设定,上升和下降时间可调

♦ 双向限电流无缝切换、适用于电池快速充放电

♦ 内置DIN 40839 和ISO-16750-2标准汽车功率网用电压曲线

♦ 支持输出阻抗设定功能

♦ 标准的USB/RS232/GPIB 通讯接口








应用范围



♦ 设计&验证光伏逆变器的最大功率追踪线路及演算机制

♦ 验证逆变器的MPP电压范围及满载MPP电压范围

♦ 验证逆变器的静态最大功率追踪效率

♦ 验证逆变器动态曲线变化的最大功率追踪效能(内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035法规测试)

♦ 验证逆变器于24小时日常环境变化下的最大功率追踪效能

♦ 验证逆变器的最大功率追踪机制于太阳能阵列被阴影屏蔽下的I-V曲线

♦ 验证逆变器启动电压及最大输入电压、最大输入电流等电气参数

♦ 测试逆变器直流端过电压保护、过载保护功能

♦ 配合IT9100功率分析仪,验证逆变器的总效率和转换效率

♦ 验证微电网控制中心、光伏储能系统的控制功能






高速高性能光伏/太阳能仿真电源

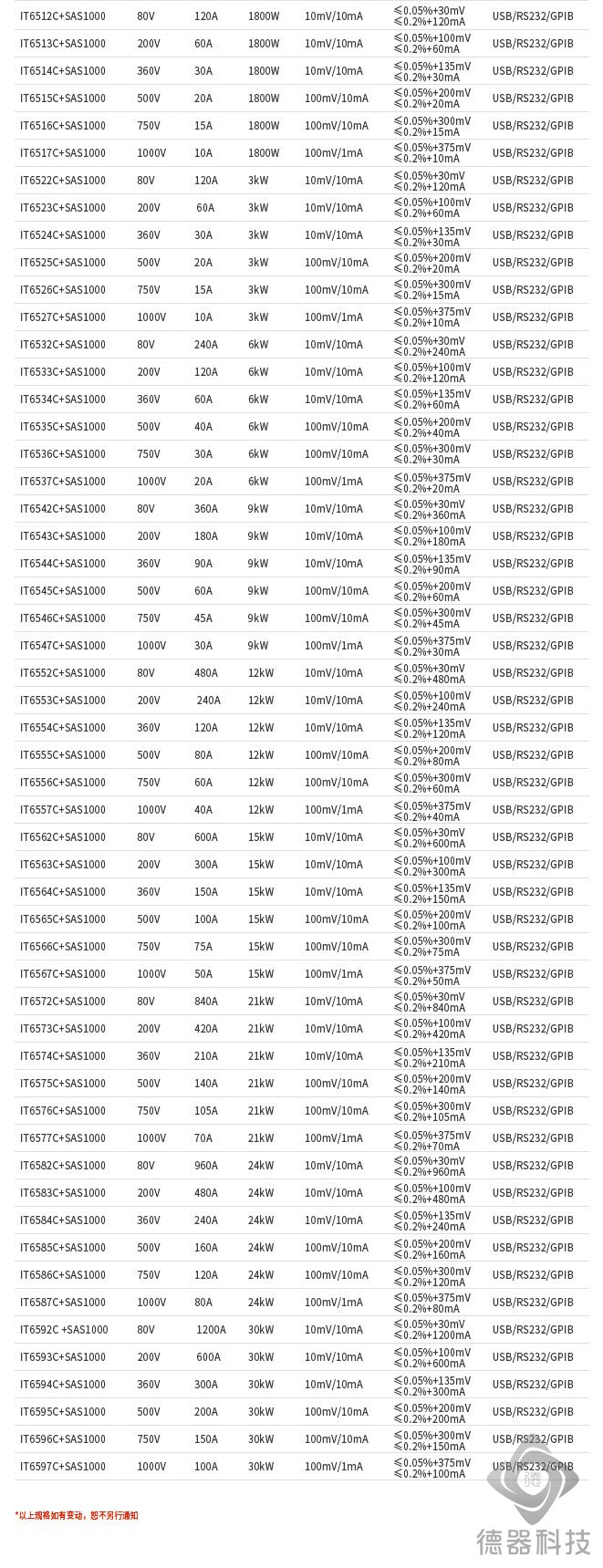

ITECH高速高性能光伏/太阳能仿真电源,采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能电池矩阵仿真软件实现,全系列共有54个机型,输出可达1000V、1200A,拥有超宽的电压、电流使用范围,一台机器即可涵盖广阔的应用需求,便于用户轻易的选择所需要的机型。支持各种模式下边沿时间独立设定,具有双向限电流无缝切换功能,同时支持OVP、OCP、OPP、OTP,Vsense反接等多种保护功能。

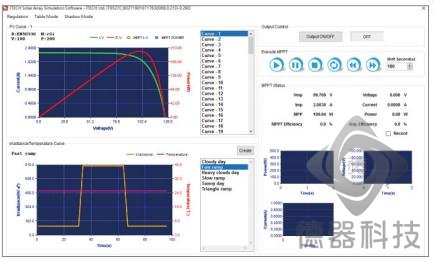

图形化的软件操作界面

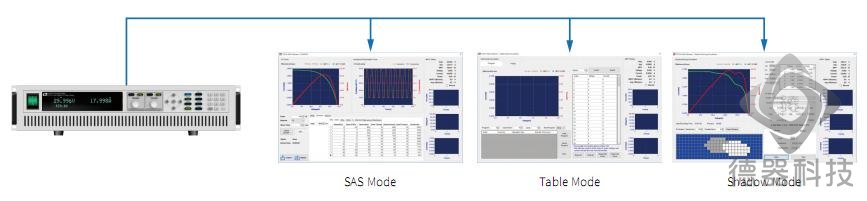

ITECH高速高性能光伏/太阳能仿真电源拥有图形化的操作界面,用户可非常容易地使用软件去实时输出、量测、显示光伏逆变器的最大功率追踪状况及数值记录。内置EN50530、Sandia等5种法规测试程序,方便用户测试光伏逆变器的静态和动态 MPPT效能,并生成报表,以便与竞争对手的结果进行比较。还提供了shadow和Table模式,用户可以输入128~4096点的矩阵去编辑任何屏蔽的I-V曲线实现动态云遮效果,也可以存储100条不同光照、温度下的I-V曲线来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。






模拟多种太阳电池的输出特性(FILL FACTOR)

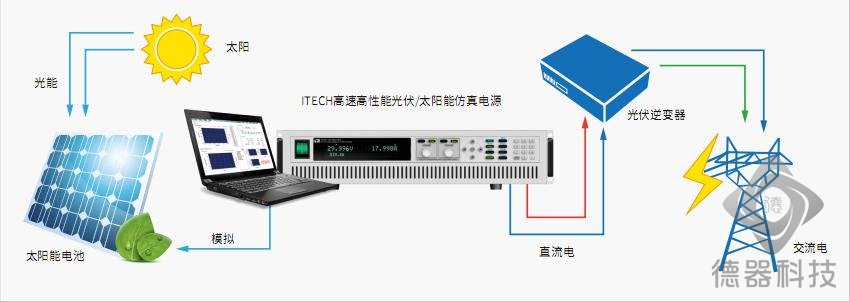

由于太阳能电池利用率不仅与其内部特性有关,还受到天气、季节、温度、照度、云遮、下雨和下雪等因素的影响,在不同的时段会具有不同的I-V特性。因此光伏逆变器必须具备应对策略,实时调整太阳能电池的工作点,使之始终工作在最大功率点附近,这一过程就称之为最大功率点跟踪MPPT。ITECH高速高性能光伏/太阳能仿真电源可以在实验室的测试环境下,去直接模拟各种真实条件下的太阳能电池阵列,从而测试光伏逆变器的静态 & 动态最大功率点追踪效能。

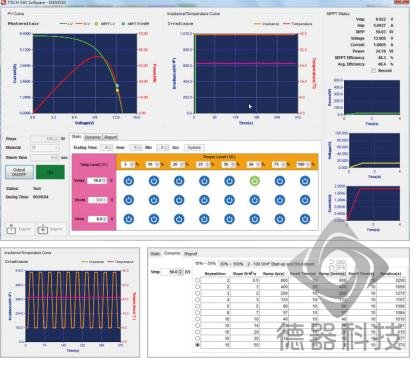

Static & Dynamic最大功率点追踪效能测试



MPPT追踪效能是光伏逆变器非常重要的规格,光伏逆变器需要内建MPPT机制,实时地追踪太阳电池最大输出功率。因此业内部分组织也定义了一些“标准”的测试形态,以便对不同的逆变器按照相同标准来做比对,对于MPPT效能进行测试和提升。ITECH高速高性能光伏/太阳能仿真电源内置法规EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 测试程序,用户可以直接选取适宜的法规,设置对应的Vmp、Pmp、材料等参数、测试运行时间以及运行最大功率的百分比,屏幕上会显示I-V 曲线和实时追踪过程,验证光伏逆变器的最大功率点追踪机制(MPPT)效能,并记录测试追踪过程的数据,生成报表。

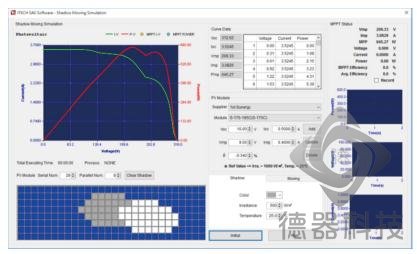

屏蔽I-V曲线模拟(Shadow Mode)



ITECH高速高性能光伏/太阳能仿真电源可以让用户完成不同云遮挡下的太阳能电池矩阵输出模拟,测试并实时追踪光伏逆变器在连接组串情境下最大功率和效能测试。根据不同的 Supplier提供多种 Module 供用户选择,用户也可以自行建立PV module。可以自定义云遮的照度及温度参数,设定电池板串、并联数量及动态屏蔽变化移动方向、初始化时间、总运行时间及改变移动云的时间。
