全自动插拔力试验机

精密全自动插拔试验机 适用于各种连接器等产品之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专

咨询热线:400-9019-505   023-47866656
产品介绍

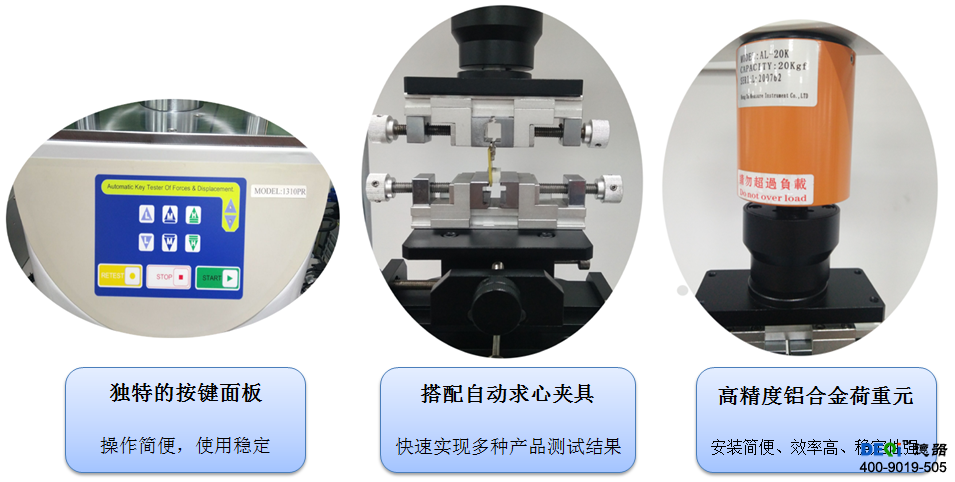

精密全自动插拔试验机适用于各种连接器等产品之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验, Windows中文视窗软体画面设定。且所有资料皆可储存试验条件,插拔行程曲线图,寿命曲线图,检查报表等等)。

同时,解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边的问题。

二、主要规格参数:

1.型号:1310PR

2.最大荷重:20kg(2.5.10.20.50kg任选一个,单价相同)

3.荷重最小读值:0.01gf

4.测试单位可选择:N,gf,kgf,Ibf

5.测试速度:0-300mm/min

6.最大测试行程:0-150mm

7.X、Y轴移动范围:0-75mm

8.传动机构:滚珠丝杆

9.最小微调距:0.01mm

10.驱动电机:高精度电机

11.外观尺寸(W*D*H):380*340*1080mm

12.机台重量:86kg

三、主要功能及特点:

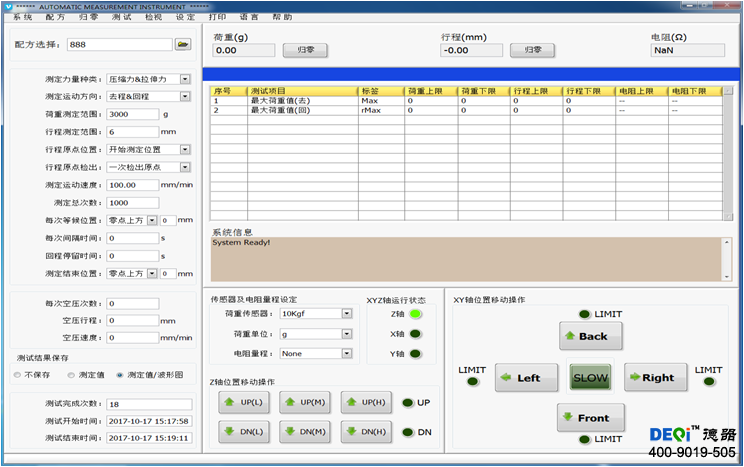

※ 测试条件皆可由电脑设定,并可储存。由下拉式选单勾选设定、或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数);

※ 可列印及储存图形(插拔位移曲线图,荷重衰减寿命曲线图,检查报表);

※ 荷重元超负载保护及软件保护双重保护功能;

※ 可输入测试上下限值,超出规格机器自动停止;

※ 荷重单位显示N、lb、gf、kgf可自由切换;

※ 测试完可导出荷重衰减的寿命曲线图:

※ 测试资料储存于硬盘(每一笔资料皆可储存,不限次数);

※ 检验报表抬头内容可随时修改(中英文皆可);

※ 曲线图报表,文字报表可由客户指定抬头及LOGO;

※ 检验报表可转档至.WORD、EXCEL 和PDF做编辑;

※ 专利产品(专利号:ZL 2017 3 0453768.9)可登陆国家知识产权局网站专利检索中查询) ;

四、拓展主要测试项目:

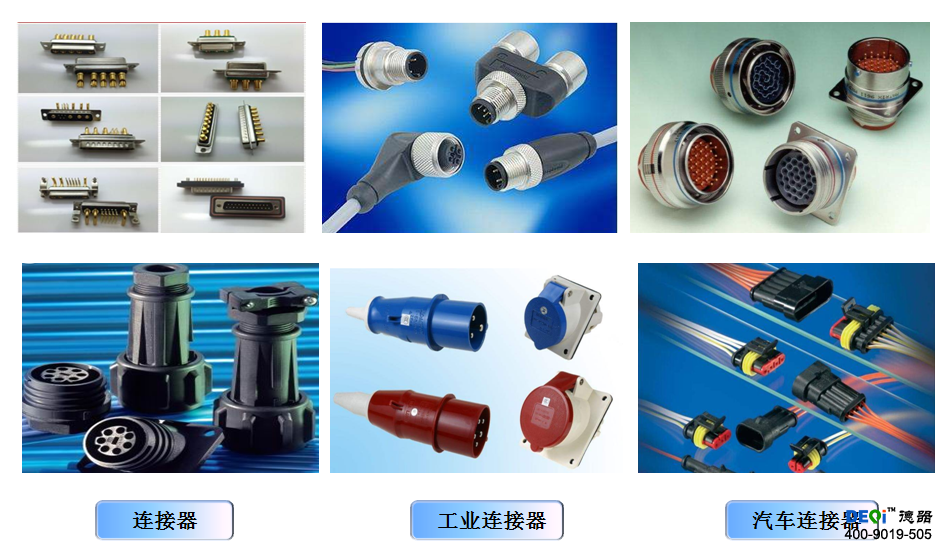

1.连接器插拔寿命衰减曲线分析的测试;

2.连接器整排插拔测试、单PIN保持力测试;

3.连接器产品的插入力与位移量、及拔出力与位移量测试;

4.连接器单孔插拔试验、连接器Normal Force测试;

5.一般压缩,拉伸破坏试验;

6.USB插拔寿命曲线分析的测试;

7.1310PR试验设备有的超大屏幕的19.5寸液晶显示器,从中可以直观的看见测试荷重-位移的曲线变化。

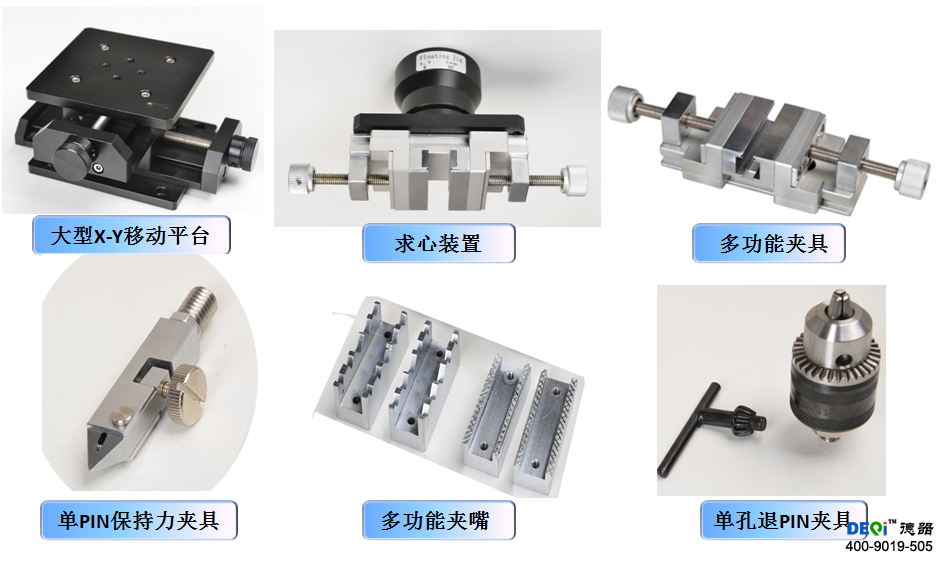

8.1310PR试验设备夹具可以执行很多的常规的连接器整排插拔测试、单PIN保持力测试、连接器产品的插入力与位移量、及拔出力与位移量测试、连接器单孔插拔试验、连接器Normal Force测试、一般压缩,拉伸破坏试验等测试任务;
