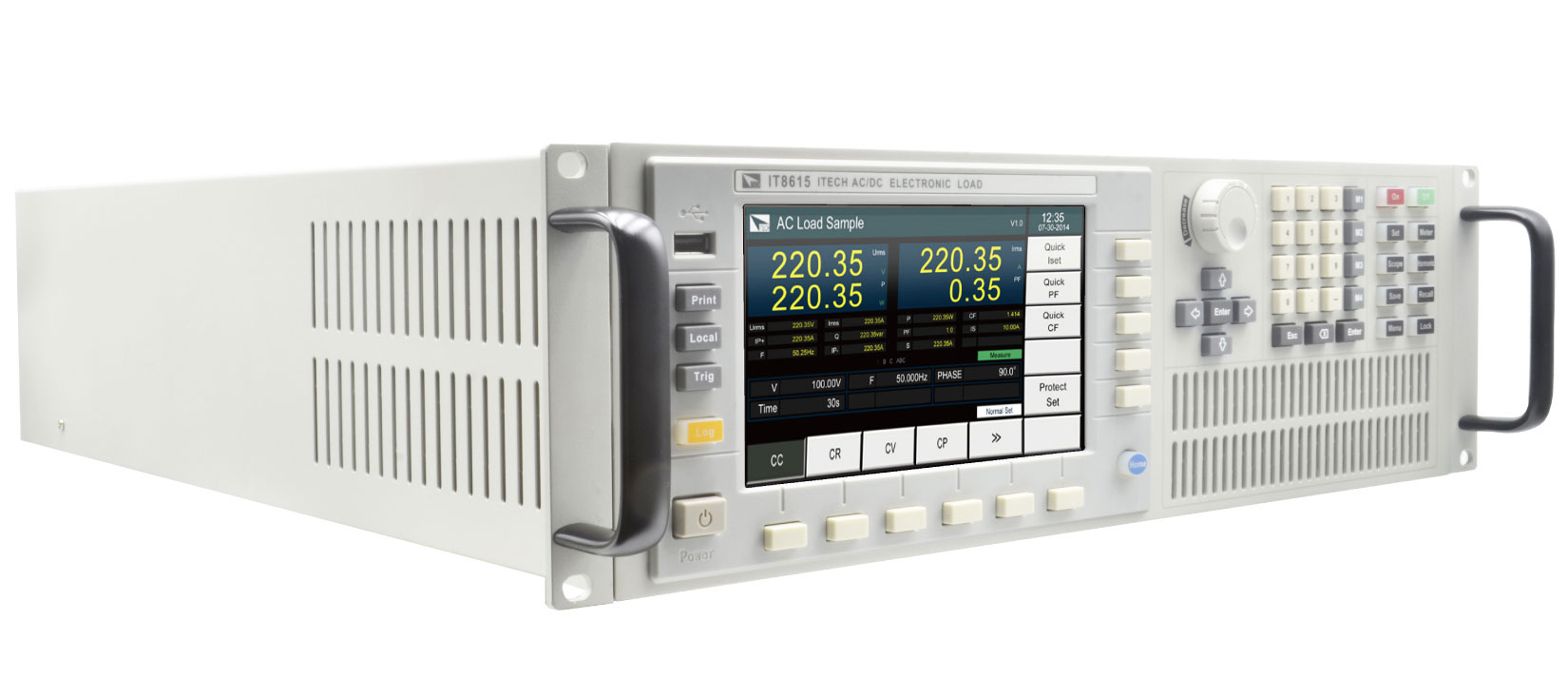

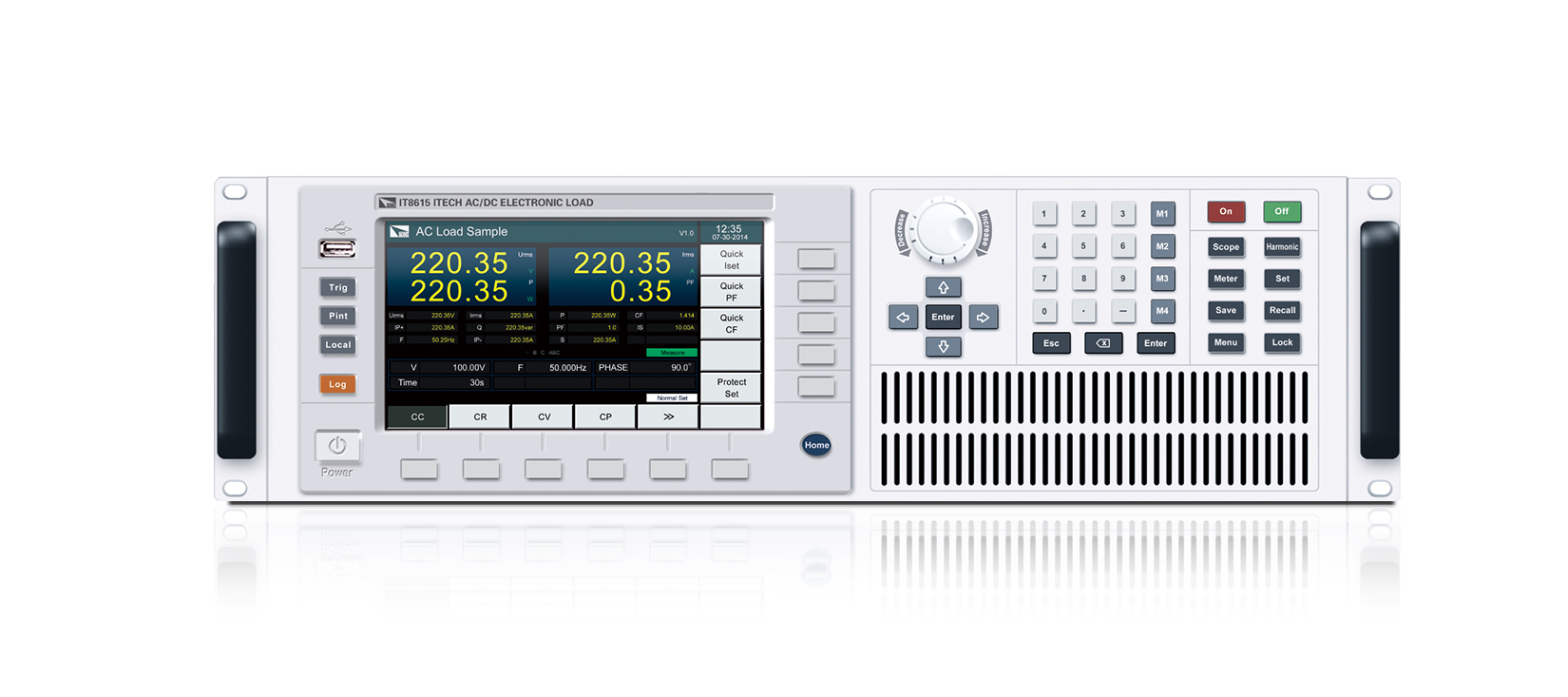

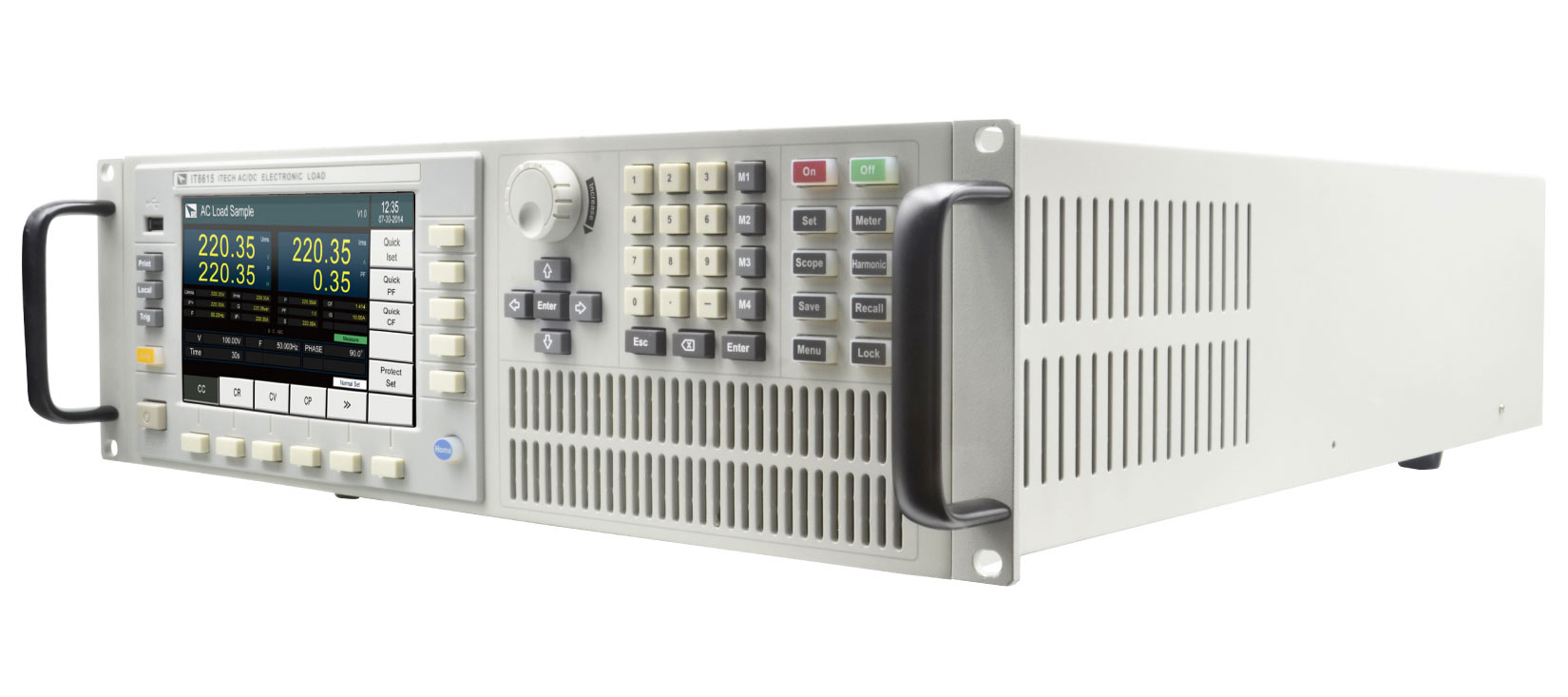

IT8600系列 直/交流电子负载

IT8600为艾德克斯最新推出的交/直流电子负载,全系列功率范围可达14.4kVA,频率45HZ~450HZ可调。示波器显示功能

咨询热线:400-9019-505   023-47866656
产品介绍
IT8600为艾德克斯最新推出的交/直流电子负载,全系列功率范围可达14.4kVA,频率45HZ~450HZ可调。示波器显示功能,可显示电压和电流输入波形。具有浪涌电流,峰值,有效值及PF等参数量测模式,更可量测高达50次的电压谐波,全面分析待测物性能。内建标准GPIB/LAN/USB通信接口,提供快速稳定的通信质量。可用于给不断电系统(UPS),逆变器,AC电源及相关交流电子元器件的测试,提供优异的解决方案。




产品特点

♦ 频率范围:45~450HZ
♦ 功率范围:0-14.4kVA
♦ 电压范围:15~260Vrms、50~420Vrms
♦ 电流范围:0-160Arms
♦ 并联/三相控制 *1
♦ 7寸LCD显示屏
♦ 示波器波形显示功能,显示电压和电流波形
♦ 高速 AD 采样,实时波形抓取
♦ 可量测Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ
♦ 可量测高达50次的THD(V)参数
♦ 交流电子负载:CC /CR/CP模式
♦ 直流电子负载:CC/CR/CP/CV模式 *2
♦ 外部0-10V模拟量控制,电压,电流模拟量监控功能*3
♦ OTP/OCP/OVP/UVP/OPP保护功能

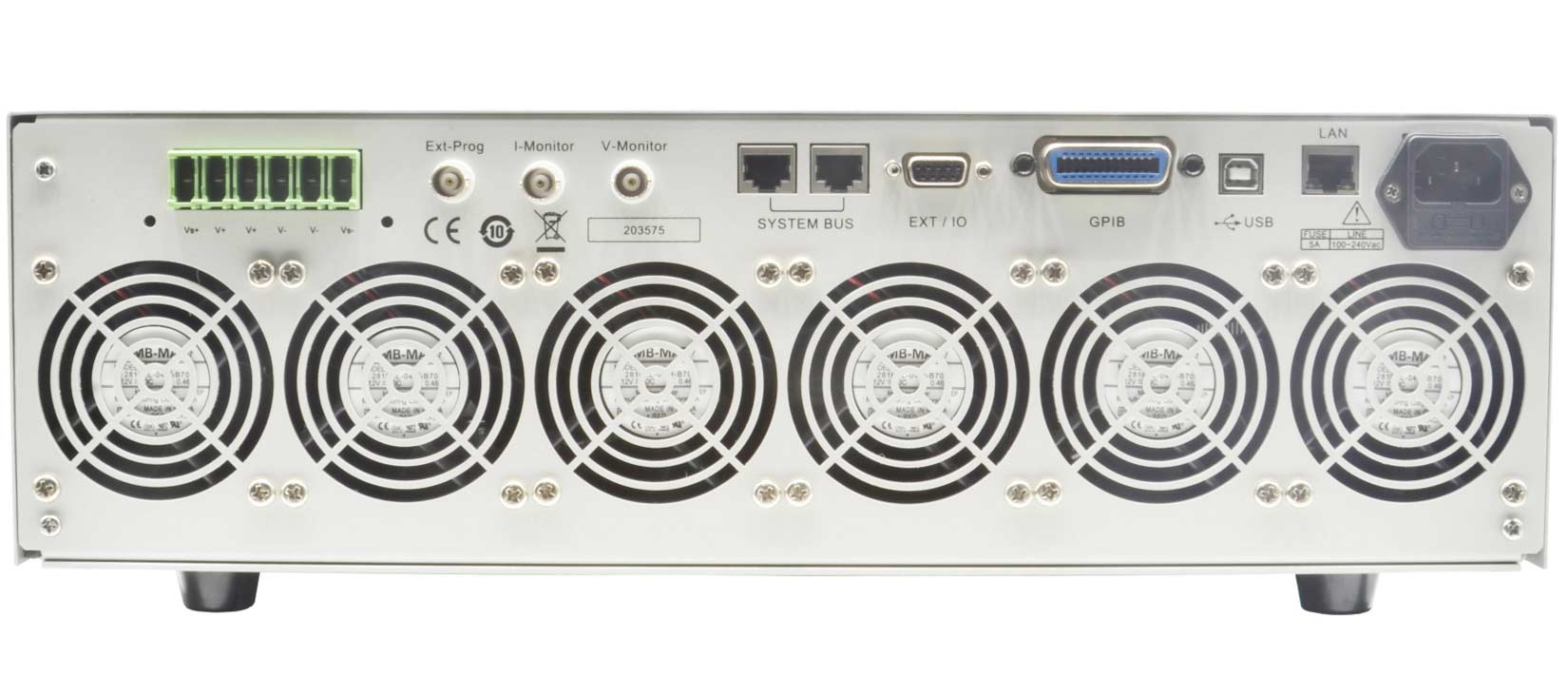

♦ GPIB/LAN/USB通信接口,外部U盘接口

*1  IT8616不具备此功能、IT8617可单三相切换

*2  仅限IT8615/IT8615L具备CV模式

*3 仅限IT8615和IT8615L具备外部模拟量的功能




应用范围

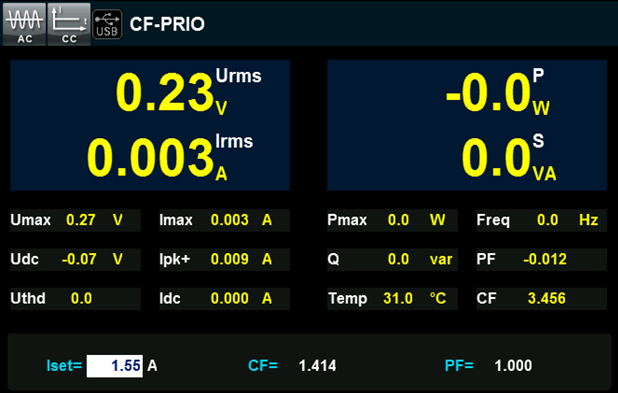

同时显示多项参数



IT8600为用户提供了7寸LCD显示屏幕,采用了人性化的图形显示界面,不但可以同时查看多项参数,还能选择波形,柱状图和列表等多种显示方式,开启全新的使用感受,充分考虑了工程师不同测试中的各种量测需求。








谐波量测分析功能

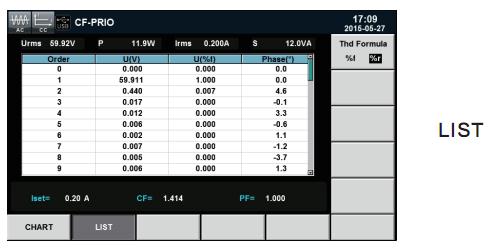

IT8600提供了功能强大的数据量测功能,除了可以测量常规的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等参数外,更提供独特的电压谐波分析功能,以验证待测物(不间断电源UPS,发电机等)。对于电网的谐波干扰,具有高达50次电压谐波的分析功能,并且可以以不同形式显示各次谐波所占百分比的分析结果。

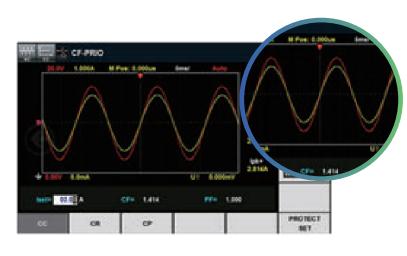

示波器波形显示功能



IT8600独特的示波器波形显示功能,可以选择显示或隐藏待测物的输入电压和电流波形,屏幕上只观察必要波形,更为直观。同时还可以通过人性化的截屏功能键,将当前屏幕图片截图并通过前置USB接口保存到外围设备存储盘中,方便对数据及波形进行二次分析。

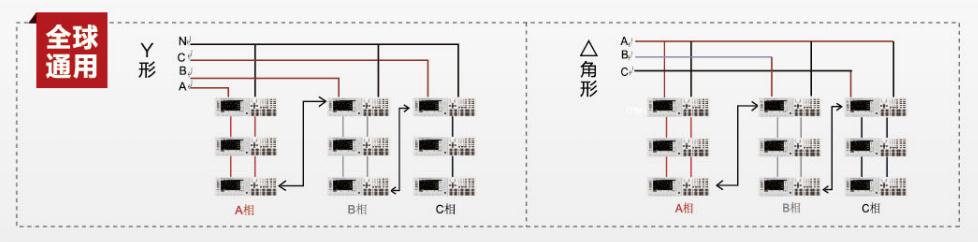

并联/三相控制



IT8600提供多台并联、三相与并联三相的功能,可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中,用户可以根据实际需求实现Y型和Δ型的连接方式,进行自由灵活的搭配。IT8600还可以实现交流380V的输入,全球通用,满足多元的测试需求。(* IT8616不具备此功能、IT8617可单三相切换




功能与优势

谐波量测分析功能
IT8615提供功能强大的数据量测功能,除了可以测量常规的Vrms,Vpk,Vdc,Irms,Ipk,Idc,W,VA,VAR,CF,PF,Freq等参数外,更提供独特的电压谐波分析功能,以验证待测物(不间断电源UPS,发电机等)对于电网的谐波干扰,具有高达50次电压谐波的分析功能

波形显示功能

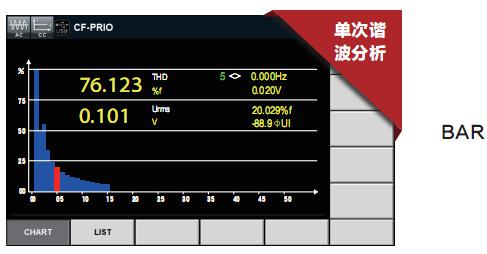

IT8615最独特的亮点在于示波显示功能,可以显示待测物的输入电压和电流波形。当在谐波测量模式下,可以以柱状形式(BAR)显示各次谐波所占百分比的分析结果,多元的显示模式为用户开启全新的使用感受

并联/三相控制
IT8615提供多台并联,三相与并联三相的功能,可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中,用户可以根据实际需求实现Y型和Δ型的连接方式。自由灵活的搭配,满足多元的测试需求




选件&配件 说明 图片
AC电源线(配件)

光盘(配件)

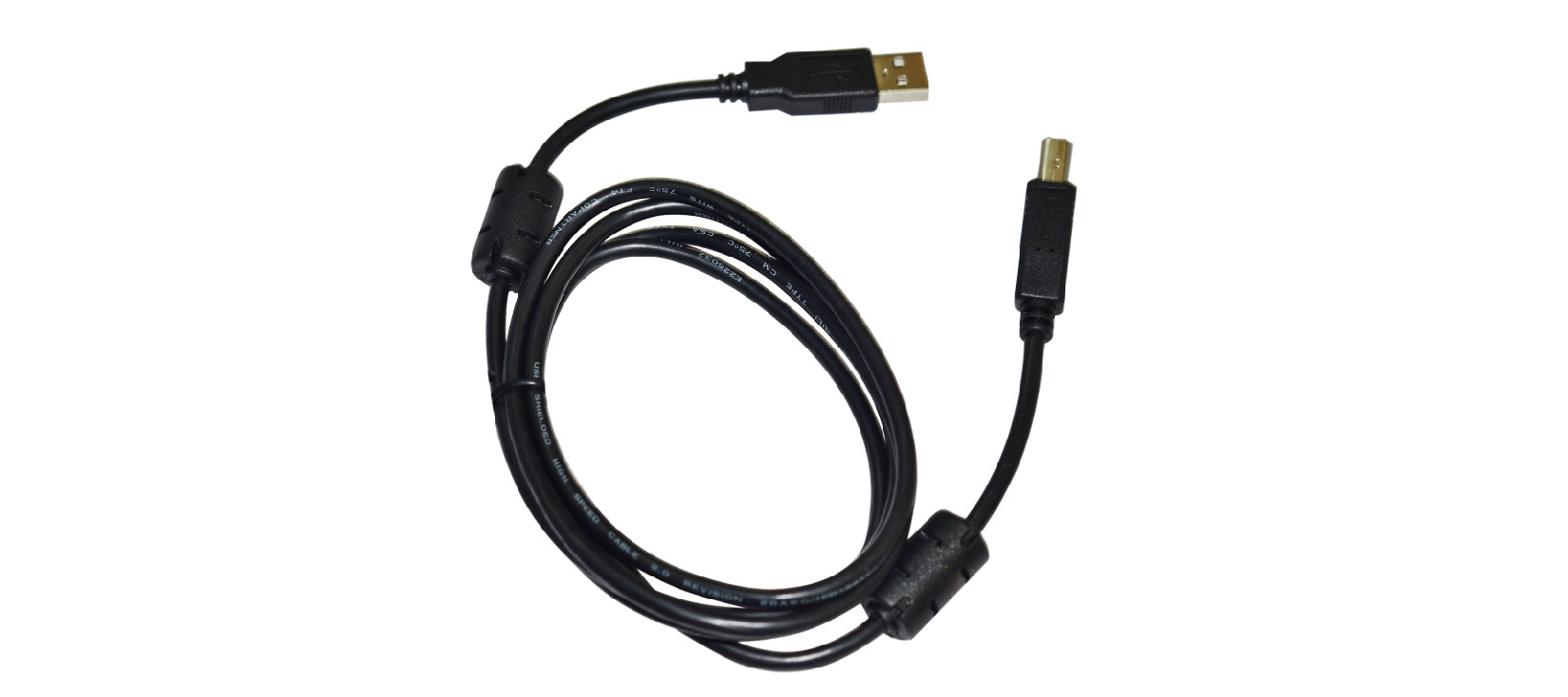

USB直连线(配件)
