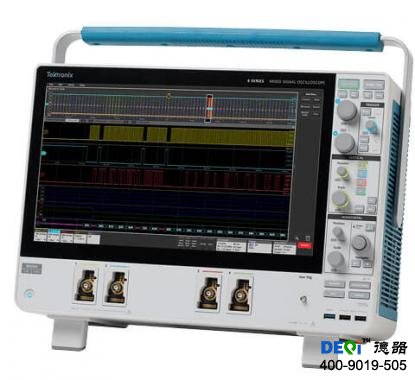

泰克推出6系列MSO混合信号示波器, 提供更高速度及超低噪声
浏览: 发布日期:2020-01-14

第一台在全部4条通道上同时提供 8 GHz带宽和25 GS/s采样率的中档示波器,为嵌入式系统设计人员节省时间,保护投资



中国北京2018年7月18日 – 全球领先的测量解决方案提供商——泰克科技公司日前推出6系列MSO混合信号示波器。全新混合信号示波器把中档示波器的性能标杆提升到8 GHz,在全部4条通道上同时实现了25 GS/s采样率,在同类示波器中创下了业界第一,满足了设计人员开发更快速、更复杂的嵌入式系统的需求。由于在所有通道上实现了25 GS/s的采样率,设计人员现在可以准确地一次查看最多四个高速信号,比如可以同时查看和分析一条DDR3时钟通道和三条DDR3数据通道,与使用一台仪器在不同通道之间共享采样系统的仪器相比,降低了全面表征设计所用的时间。

全新6系列MSO还提供了多个低噪声输入,特别是在最关键的超高灵敏度设计中,提升了测量信心。例如,现代嵌入式设计要求干净的、精确控制的DC电源,为ASIC和FPGA器件输送信号。对这些应用,6系列MSO使得设计人员可以以更高的分辨率和准确度测量DC电源,可以缩短了解设计中电源上高频影响源所用的时间。


6系列MSO与流行的5系列MSO基于同样的突破性平台,并可以简便升级,保护长期投资。5系列MSO采用全新设计,去年一面市就斩获多项业界大奖。它拥有大量的创新功能,而这些创新功能现在都移植到6系列MSO中,包括异常直观的用户界面、支持掐动-缩放-滑动手势的15.6英寸容性触摸屏、创新的FlexChannel®输入、能够提供最高16位垂直分辨率的12位ADC、全新工业设计及选配Windows 10操作系统。

“嵌入式系统正朝着更高的性能迈进,这种趋势正日益明显。”泰克科技公司时域产品事业部总经理Chris Witt说,“开发这些系统的客户需要更多的带宽及更低的输入噪声,同时还需要中档示波器的易用性、方便的探测功能及紧凑的封装。通过6系列MSO,我们将提供同类领先的性能和易用性,提升生产效率,缩短产品开发周期。”



全新的信号细节


为满足进一步查看更快速信号的需求,6系列MSO采用新型低噪声放大器ASIC——TEK061,大大降低了噪声,特别是对几百毫伏峰峰值的信号质量测试。由于在4条通道上实现了25 GS/s采样率,该仪器在使用HighRes模式时,在200 MHz下实现了16位分辨率。这意味着设计人员不仅能够看到电源轨道上的干扰信号,还能准确地测量这些信号,而此前这在示波器上不可能实现的。

与5系列MSO一样,6系列MSO可以全面升级,并可以选配内置任意波形/函数发生器,在产品注册后可以免费获得DVM和触发频率计数器,另外还有多种协议选项,且还可以选配Win10操作系统。此外,与5系列MSO一样,增加一只TLP058逻辑探头可以把仪器四个FlexChannel输入的任意一个输入转换成8个数字输入,提供了市场上极其灵活的MSO配置。6系列MSO还可以升级带宽,客户可以先选择1 GHz,然后只需简单的许可升级,就可以扩容到8 GHz。



扩展解码和分析功能


对下一代平台,泰克致力增加更多功能,以满足迅速变化的市场要求,为工程师提供信心,确保他们在选择这些示波器时,相信自己的选择是正确的。自5系列MSO推出以来,泰克已经增加了下述功能(在两个平台上均提供):

   多种选项,支持解码和触发CAN FD、MIL-STD-1553、ARINC429和SENT总线
   多种选项,进行汽车以太网和USB 2.0串行一致性测试
   高级功率分析和高级抖动和眼图分析选项
   多种新增免费功能,包括FastFrame分段内存和增强自动设置功能
   在发布6系列MSO的同期,泰克还将发布可视触发功能及SPMI串行触发、解码和搜索新选项,SPMI是一种MIPI功率管理总线



全新高性能探头选项


为更简便地连接快速信号,泰克还推出一系列更高性能的新型探头,特别适合6系列MSO的性能水平。TDP7700是带宽为4、6、8 GHz的一系列TriMode™探头。通过TriMode探头,工程师可以进行高速总线分析要求的单端测量、差分测量和共模信号测量,而不用移动或改变探头。这些探头使用TekFlex™连接器技术,把有源缓冲器放在探头尖端,实现最好的信号保真度,同时限制对细小测试点的机械应力,支持各种连接方式连接被测器件,包括焊接尖端、直接连接和手持式点测。

此外,TAP4000和TDP4000探头分别扩大了泰克流行的有源探头、单端探头和差分探头的范围,现在支持最高4 GHz的带宽。
