农业科技温室大棚 环境采集系统 解决方案

1 概述 根据物联网仪无线生态系统,如下图所示: 无线类的变送器和记录仪可以将数据上传到采集终端,如现

咨询热线:400-9019-505   023-47866656
产品介绍



1  概述

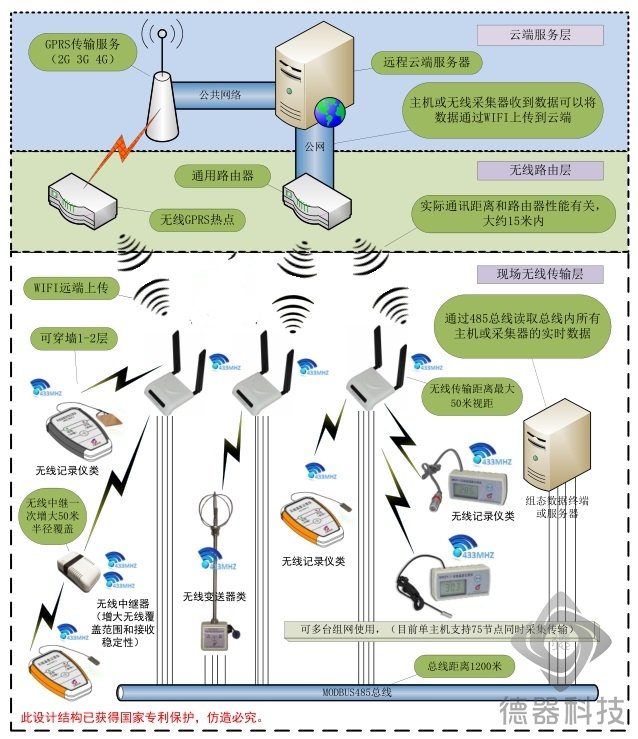

根据物联网仪无线生态系统,如下图所示:

无线类的变送器和记录仪可以将数据上传到采集终端,如现场有电脑,可以在现场通过 485 总线通讯 (单条总线zui长 1200 米有线)采集所有点温度及温湿度,可以实际终端监控所有参数。每一个记录仪可以离线记录温度及温湿度值, 定期采集记录,方便日后查看,数据可以通过 USB 直接导出到电脑上。这样做对超市及经营性场所起到了巡检的目的又省去了人员成本,实际使用效果良好,从巡查变抽查会让管理更加有针对性,适合推广使用。无线传输仪表方便布线。 无需连线便可以完整采集超市内各种环境数据。系统可随意扩展, 经营面积变大变小随意增减采集点数。不浪费任何资源。性价比高, 本公司仪器已经达到计量级别, 高于市场同类型产品。可抽样送检保证仪表整体精度。免费云端接入,通过无线 WIFI 可保存云端,方便数据保护防止数据丢失。



2、方案  实施

由于农业环境的特殊性, 本方案主要采用无线记录类产品与无线终端采集器作为主要互联产品进行配置, 这样做可以降低安装成本和时间,快速组建网络。单节点拥有离线记录能力,可以使用户在现场减少不必要的测量及记录,数据可历史追踪,单节点数据可导出。

目前对于温室大棚而言, 主要监测的温度、 温湿度点有如下几类:

<1>温室大棚的环境温度及温湿度。

<2>温室大棚进出风口风速。

<3>温室大棚的环境大气压力。

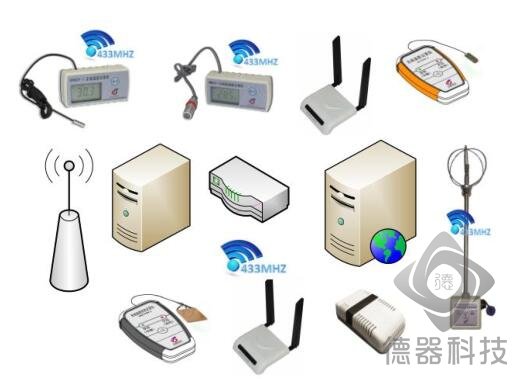

目前这几类都是需要重点测量的。 对于测量项目所需要的仪表主要有无线温度记录仪, 无线温湿度记录仪, 无线风速风温风湿变送器,无线大气压力变送器这四类仪表。 本方案主要针对无线温度记录仪测量温度和无线温湿度记录仪测量温湿度进行讨论。 另外两种产品可自行选配。所有单节点仪表都具有无线传输功能。可以将数据传输到WW485C-1 无线 WIFI485 数据采集终端上。然后再通过监控服务器查看所有的测量参数,如有必要可记录所有温度点和温湿度点数据,将数据保存在服务器上。



根据不同农业温室大棚的实际面积的大小, 建议将无线温度记录

仪,无线温湿度记录仪的布点如下规模:

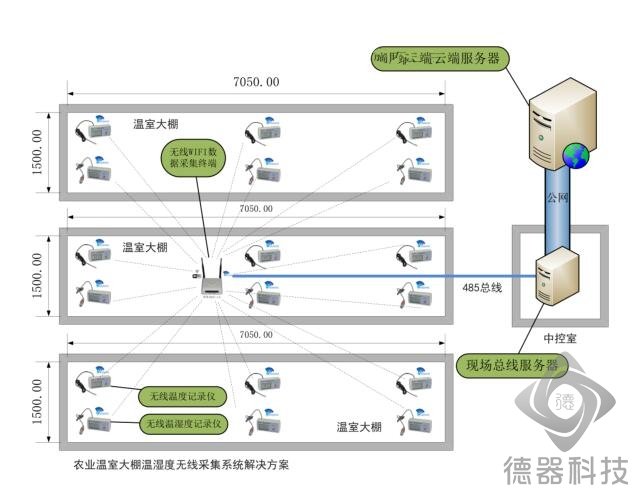

根据实际选购仪器进行布局。提供简单无线网络布局图如下:

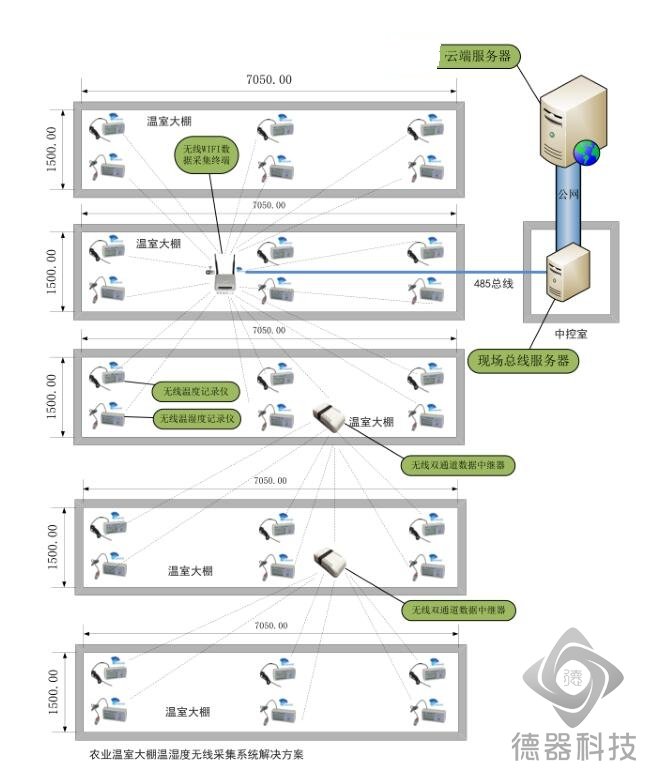

另一种更大面积的温室大棚,复杂无线网络布局图如下:

3、方案效果

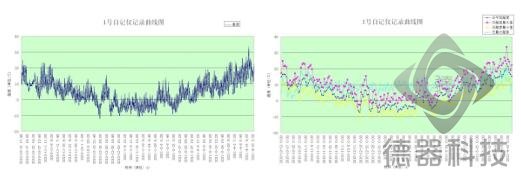

所有记录类仪表都可以离线记录,zui大程度上保存现场实际测量值,可以通过电脑导出每一台记录仪的数据,导出数据可自动绘制成曲线图,供用户分析。导出图如下所示:

上面两张图是记录了三四个月的实际导出数据。可以绘制每天逐点数据曲线和日统计数据,可以告知当天zui大值,当天zui小值,当天平均值和当天温差。

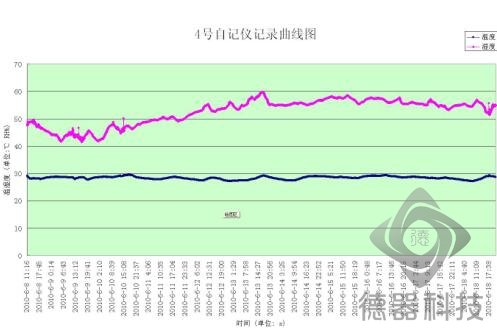

这张图是短时间连续记录的导出曲线, 可保证系统的实时性测量需求。
