养殖温湿度监控系统

随着生活水平的提高,人们对养殖厂的 环境监测 要求也越来越高,尤其是对 温湿度 指标的监测,有关部门甚

咨询热线:400-9019-505   023-47866656
产品介绍

随着生活水平的提高,人们对养殖厂的环境监测要求也越来越高,尤其是对温湿度指标的监测,有关部门甚至已经将此项内容纳入考核指标。由于检测点数较多,传统的温湿度监测设备及技术已经不能适用于精细化及多样化需求,这就要求我们结合现代科学技术,开发一种多点、远程、便捷的智能监测系统。运用科学的技术,结合用户的实际需求,推出了适用于各类畜禽养殖环境监控的无线智能畜牧养殖温湿度监控系统,限度地保证鸡舍等养殖区域环境温湿度符合生产、科研及生活的需要。

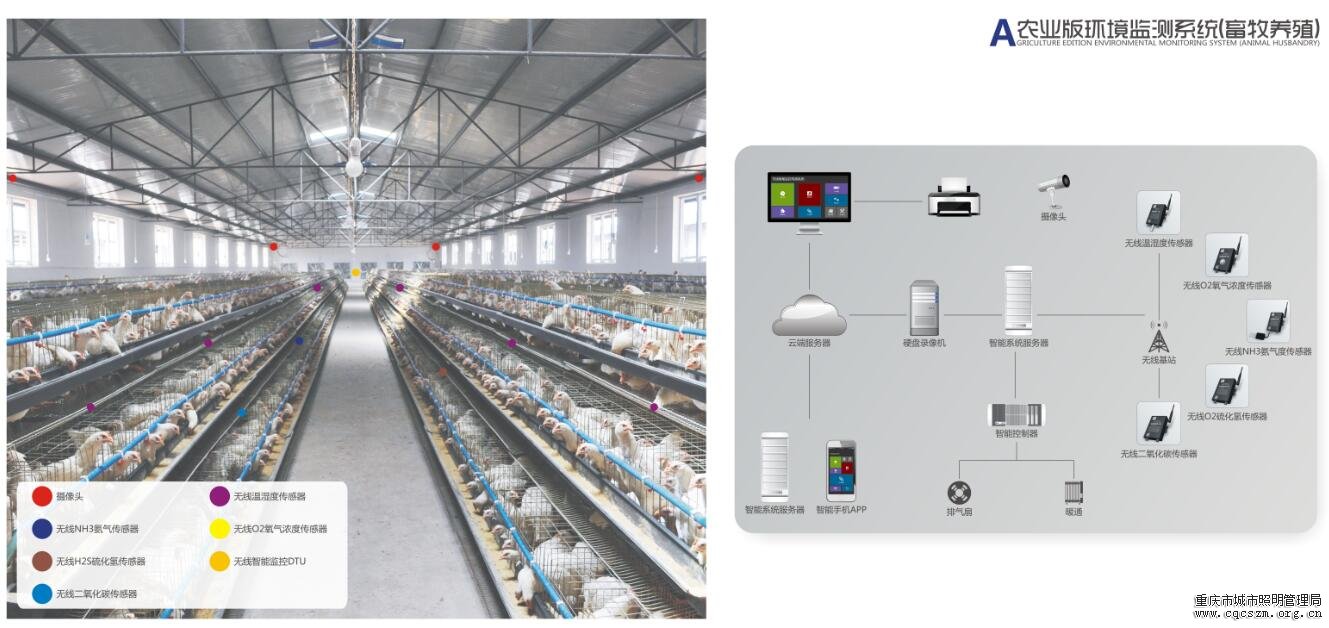

畜牧养殖监控

——————————————————————————————

二、系统设计依据:

●  《JB/T5243-91工业控制计算机系统验收大纲》

●  《GB50198-94计算机系统安全准则》、《GBJ93-86自动化仪表选型规定》

●  《HG20507-92工业自动化仪表工程施工及验收规范》

●  《GB 50194-93建设工程施工现场供用电安全规范》

●  《GB 50054-95低压配电设计规范》、《JJG874-2007温度指示控制仪》

——————————————————————————————

三、系统架构:

经过现场环境考察,并结合使用部门的功能需求,特针对XX公司做出以下系统方案。

● 无线温湿度探头:

用于采集各监测点的温湿度数据。现场供电,无线传输可视距离5公里、本地显示。

● 无线二氧化碳传感器

用于采集各监测点的二氧化碳数据,现场供电,无线传输可视距离5公里,本地显示。

● 无线氨气传感器

用于采集各监测点的氨气数据,现场供电,无线传输可视距离5公里,本地显示。电化学传感器,性高。

● 无线智能监控DTU:

接收各个无线传感器的数据,集中显示避免人工巡查,触摸屏设置。终端内置GPRS模块,可以把数据通过远程发送到市区办公室。超限时可电话预警。

● 上位机:

用于运行《无线环境监测系统软件》,并对历史数据进行储存。

● 智能控制器:

当接收到的数据超过设定上下限时,通过系统软件发送命令至控制器上,用于联动本地的排气扇进行工作。真正实现无人值守。

● 短信:

当温湿度数据超限时,发送预警信息到到指定手机号码上。

● 系统软件:

对系统各监测点进行综合管理,包括数据读取显示、历史数据查询、图表曲线展示、功能参数设置、筛选导出打印等。

● 用户手机App:

通过智能手机App访问数据中心查看现场实时数据,也能进行现场设备的开关控制。

——————————————————————————————

四、系统功能:

● 数据采集:

全天候24小时数据自动采集、记录及储存。

● 实时显示:

可将历史数据自动生成为表格、曲线和图形,形象直观。

● 历史储存:

对历史数据进行安全存储并备份,并可以根据客户的需求及筛选条件随意查询,数据导出及打印形式多样,支持PDF、Excel等多种格式。

● 超限报警:

可自行设置温湿度上下限,当温湿度超限时显示终端及软件界面将自动提示报警,并在液晶屏上发出蜂鸣。

● 短信报警:

当报警信号出现时可根据系统预设的接警手机和接警条件下发报警指令。

——————————————————————————————

五、系统优势:

● 采集数据性:

温度精度可达到±0.3℃,湿度精度±2%,二氧化碳±30ppm。氨气±3%。

● 无线传输可靠性

采用779MHz频道通信,无线传输有强大的AES加密功能,抗干扰性强,有丰富的通信频道可选择。

● 现场安装便捷性:

壁挂安装方式。无线采集点无需布线。现场供电。

● 数据显示集中性:

将每个检测点的传感器数据统一发送到智能DTU显示在传输到管理中心电脑进行集中显示,一目了然,避免了定时人工巡检和记录。
